工場のダクト交換｜故障原因・修理と交換の判断基準・再発防止策まで

はじめに

工場や倉庫の生産現場で、加工機の切り粉・粉じんを吸い込み、作業環境と空調・排気を支えているのが「ダクト」です。とくに集塵ダクトは、切り粉や粉じんが高速で通過し続けることによる摩耗、加工機の振動や吸引圧による接続部の外れ、経年劣化や腐食により、ある日突然、破れ・穴あき・脱落といった破損を起こします。破損した瞬間、粉じんが工場内に漏れ出し、作業環境の悪化・スリップ事故・機械へのゴミ混入・集塵能力の低下が一気に進みます。本記事では、工場のダクトのよくある故障原因と症状、修理と交換（入替）の判断基準、放置してはいけない理由、そして同じ破損を繰り返さないための再発防止策までを、技術的な根拠とあわせて解説します。あわせて、NCルーターの集塵ダクトの破損を最短1日で復旧した実際の施工事例もご紹介します。

工場のダクトの種類と「局所排気装置」という考え方

対策を考える前に、自社のダクトがどの役割のもので、法令上どの位置づけかを押さえておくと、点検・修理・交換の判断がぶれません。

集塵ダクト（局所排気装置の一部）

加工機や集塵機に接続し、発生源で切り粉・粉じんを吸い込んで搬送するダクトです。摩耗・詰まりが起きやすく、破損すると粉じんが職場に飛散します。

換気・空調ダクト

工場内の温度・湿度・空気環境を保つためのダクトです。結露・腐食・断熱材の劣化が課題になり、空調機器のメンテナンスとあわせた管理が有効です。

排気ダクト

熱・臭気・排ガスを屋外へ逃がすダクトです。高温・腐食環境にさらされやすく、劣化が早い傾向があります。

「ダクトの点検は任意」ではありません

集塵ダクトのように、粉じんの発散を抑える「局所排気装置」や「除じん装置」は、労働安全衛生法にもとづき、粉じん障害防止規則などで1年以内ごとに1回の定期自主検査が義務づけられています（有機溶剤や特定化学物質を扱う設備も同様です）。一方、一般的な換気・空調ダクトは通常この法定検査の対象外ですが、「義務がない＝点検不要」ではありません。ダクトの摩耗・詰まりは集塵能力の低下や事故に直結するため、定期的な自主点検が欠かせません。この違いを正しく理解している業者かどうかは、依頼先を見極める一つの目安になります。

ダクトのよくある故障原因と症状

故障は日々の稼働の中で複数の要因から発生します。

切り粉・粉じんによる摩耗・穴あき

切り粉や粉じんが高速で通過する集塵ダクトでは、とくに曲がり（エルボ）部の内側が徐々に削られ、やがて穴が開きます。金属加工の切り粉は鋭利で、摩耗が早く進みます。

振動・吸引圧による接続部の外れ・裂け

加工機の振動と吸引の負圧が長期間かかり続けることで、接続部のバンドが緩み、フレキシブルダクトが裂けたり外れたりします。「気づいたらダクトが切れていた」というトラブルの多くがこれです。

経年劣化・腐食・シート材の硬化

熱・薬品・湿気の影響で、ダクト素材が硬化・腐食し、ひび割れます。低温環境や紫外線もシート系ダクトを脆くします。

粉じんの堆積・詰まりによる風量低下

ダクト内部に粉じんが堆積すると風路が狭まり、吸い込みが弱くなります。「集塵機は動いているのに吸わない」という症状の典型的な原因です。

「まだ吸えているから」と放置すると、集塵能力の低下による粉じん飛散という、作業環境・安全の両面で最悪の状態に陥りがちです。集塵機本体のモーター不調が入口になることも多く、モーター修理で工場のチョコ停を防ぐ観点もあわせてご確認ください。

「修理」か「交換（入替）」かの判断基準

コストと将来の稼働安定性の両面で判断します。

修理で対応できるケース

・一部の破れ・穴あきの部分補修、接続部の再接続・バンド交換のみで済む
・フレキダクト1本の交換や、詰まりの清掃で風量が回復する
・レイアウトや機械はそのままで、劣化箇所だけを直せば足りる

交換（入替）を推奨するケース

・広範囲に腐食・摩耗が進み、素材全体が脆くなっている
・同じ箇所の破損・外れを繰り返し、そのたびに生産が止まっている
・機械の更新やレイアウト変更で、ダクト経路が現状に合っていない
・風量・圧力が不足し、そもそも集塵能力が足りていない（設計の見直しが必要）

これらに当てはまる場合、修理してもすぐ別の箇所が壊れる「いたちごっこ」になりやすく、適切な材質・ルートでの入替が長期的なコストダウンにつながります。この「修理か交換か」の考え方は他設備にも共通し、判断の型はコンプレッサー修理・交換の判断基準やシートシャッターの修理と交換の比較も参考になります。

修理か交換か迷う段階でも構いません。 現場調査・お見積りを依頼する（無料）→

同じ破損を繰り返さないための再発防止策

ダクトの故障は「切れたら直す」だけでは根絶できません。なぜ切れたかまで設計してこそ、トータルコストが下がります。

用途に合った材質・口径の選定

搬送する粉じんの種類（金属・樹脂・木くず等）、温度、摩耗の度合いに合わせて、耐摩耗・耐熱・帯電防止などの材質と適切な口径を選びます。合わない材質を選ぶと、すぐ再破損します。

負荷が集中しない適切なルート設計

振動や吸引圧が繰り返しかかっても外れ・漏れが生じないよう、曲がりや無理な取り回しを減らし、圧力損失と接続部への負荷集中を避けるルートで配管します。配管の取り回しで課題を解決した例として、工場エアー配管の圧力低下を天井配管で解決した事例も参考になります。

支持・固定の強化

吊り金具・支持金具の間隔を適切にとり、振動でダクトが揺れて金具が緩まないように固定します。

定期清掃・定期自主検査（ソフト面）

粉じんの堆積を定期的に除去し、局所排気装置は法定の定期自主検査で性能を維持します。ハード対策と両輪で回すことで、突然の破損と能力低下を大きく減らせます。こうした集塵・換気・空調の課題は、工場の換気扇トラブルの解決とも密接に関わります。ダクトまわりの実績はダクトの施工事例からご覧いただけます。

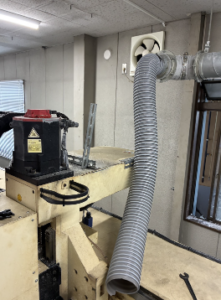

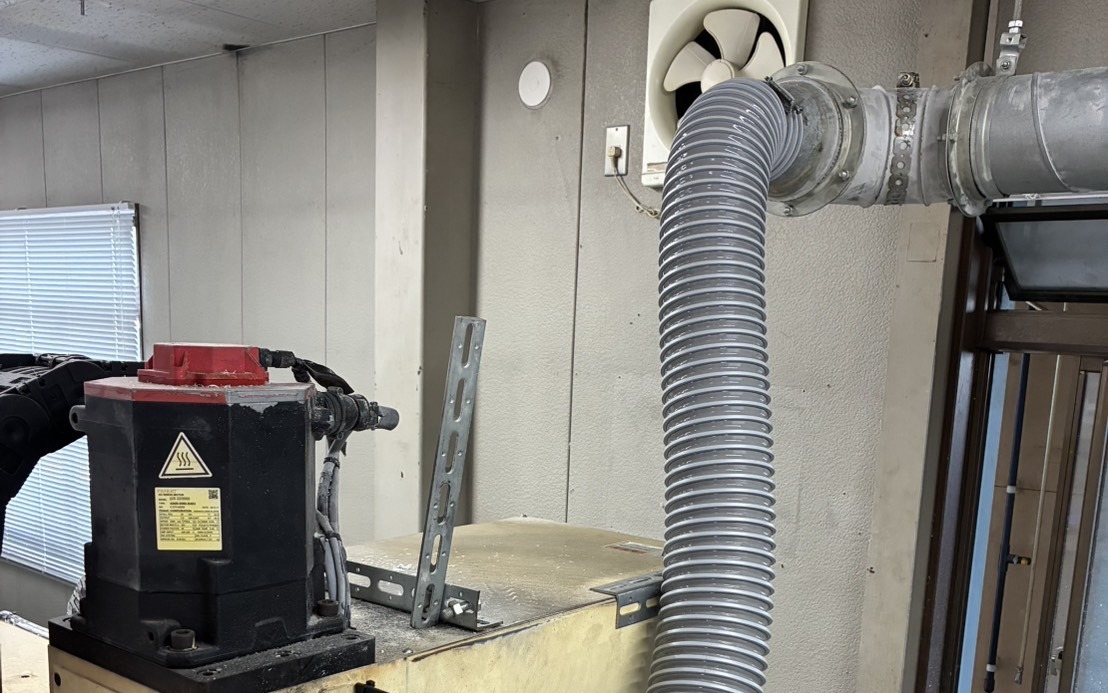

【施工事例】NCルーターの集塵ダクト破損を最短1日で復旧（金属加工業）

参照：ルーターダクト接続工事（施工事例）｜業種：金属加工業

【課題】

金属加工工場のNCルーター（シンクス製）で、集塵用ダクトが切れてしまうトラブルが発生しました。破損により加工時の大量の切り粉・粉じんが工場内に漏れ出し、作業環境が悪化していました。飛散した粉じんは作業者の呼吸器への影響のほか、床への堆積によるスリップ事故のリスク、機械内部へのゴミ混入を招き、本来の集塵能力も発揮できない状態でした。

最短1日での交換完了

生産への影響を最小限に止めるため、適合するダクトを速やかに手配しました。破損状況を正確に把握し、わずか1日で交換を完了させました。

機種特性を踏まえた最適な取り回し

シンクス製ルーターの特性を理解したうえで、振動や吸引圧による長期使用でも外れや漏れが生じないよう、強固かつ適切なルートで接続しました。

本来の集塵能力を回復

施工後はダクトからの漏れが完全に解消され、本来の集塵能力を取り戻しました。粉じんの飛散が止まり、作業環境の改善にもつながっています。

他の実績は、生産機械・装置の施工事例やダクトの施工事例からご覧いただけます。

工場のダクト交換・集塵設備のことならタナカ善へ

ダクトの破損は、粉じん飛散による作業環境悪化・スリップ事故・機械故障・集塵能力の低下に直結します。大切なのは、なぜ壊れたかを正しく診断し、修理か交換かを見極め、材質・ルート・支持まで含めて再発防止を設計することです。突発対応だけでなく、原因究明と予防までワンストップで担える業者を選ぶことが、結果的に総コストを下げます。

工場のダクトの突然の破損や、集塵能力の低下でお困りの際は、京都・滋賀・大阪北摂を中心に関西エリアで展開する「京滋関西工場エンジニアリング.com」にお任せください。株式会社タナカ善は創業75年・800社以上のお取引実績を持つエンジニアリング商社です。現場を知り尽くした地域密着の機動力で、緊急対応から原因究明、最適な設備の選定・据付までワンストップでサポートします。
